Pneumatische automatisatie

Pneumatische aandrijvingen worden gebruikt voor het automatiseren van kogelkranen, vlinderkleppen en membraanafsluiters.

Types

 We onderscheiden 2 verschillende soorten pneumatische aandrijvingen: de kwartslag aandrijving (90° draaibeweging) voor kogelkranen en vlinderkleppen en de lineaire aandrijving voor de membraanafsluiters.  Beide uitvoeringen kunnen in 3 configuraties verkregen worden. De gewenste configuratie wordt bepaald in functie van de toepassing, of de situatie ter plaatse.

Werkingsprincipe

  • Enkelwerkend normaal gesloten: Perslucht stuurt de afsluiter open. De afsluiter sluit bij het wegvallen van de perslucht. Deze actie gebeurt d.m.v. de kracht van een veerpakket.
  • Enkelwerkend normaal open: Perslucht stuurt de afsluiter dicht. De afsluiter gaat open bij het wegvallen van de perslucht. Deze actie gebeurt d.m.v. de kracht van een veerpakket.
  • Dubbelwerkend: Er is geen veiligheidspositie. Er is zowel perslucht nodig om de afsluiter te openen als om te sluiten. Er zijn bijgevolg 2 persluchtingangen. Bij het wegvallen van de perslucht blijft de klep in zijn laatste stand staan.

Voordelen van pneumatische aandrijvingen

  • De mogelijkheid van een mechanisch veerretoursysteem (Failsafe functie: normaal open of gesloten)
  • Pneumatische aandrijvingen zijn eenvoudig (weinig onderdelen, compact)
  • Snelle reactietijd (beheersen proces, veiligheid,…)
  • Perslucht is bijna overal voorhanden en is een relatief veilig medium (brand en explosieveilig)
  • Prijsgunstig

Onze aandrijvingen op de kwartslag afsluiters werken volgens het ‘Rack & Pinion’ type. De lineaire beweging veroorzaakt door 2 door perslucht uit mekaar geduwde pistons wordt door een tandheugel op de pistonarm en een as met vertanding omgezet in een rotatie beweging van 90°.

De persluchtaansluiting (meestal ¼”) is volgens de universele ‘Namur’ standaard, compatibel met de meeste pneumatische pilootventielen.

Het aansluitpatroon voor de opbouw van een afsluiter is volgens ISO5211, de aansluiting van de aandrijfas is volgens DIN3337



Bovenaan de actuator kan een terugmeldingssysteem bevestigd worden. Hier bevindt zich een uitgaande as en 4 bevestigingsgaten. Deze zijn genormeerd volgens VDE/VDI 3845 en Namur.

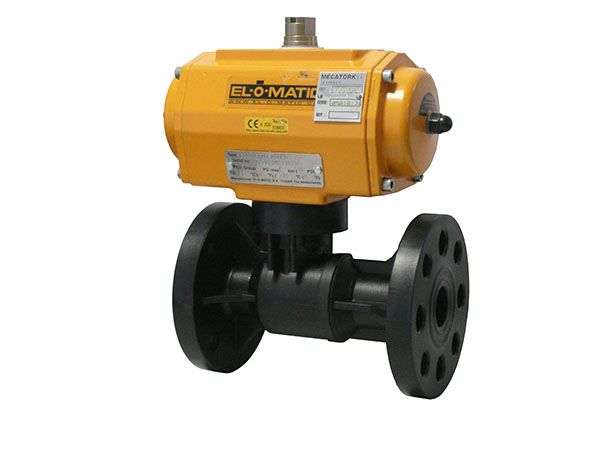

Wij verzorgen zelf de opbouw en de eindtest van de pneumatische aandrijvingen op kogelkranen en vlinderkleppen in eigen atelier. Daarnaast onderhouden we ook contacten met de meest bekende fabrikanten en verdelers van pneumatische aandrijvingen zodat de kunststoffen afsluiters uit ons gamma kunnen aangeboden worden volgens de vereisten of specifieke wensen van de eindgebruiker. Dit geldt ook voor de terugmeldigen en andere toebehoren.

Onze pneumatische aandrijvingen

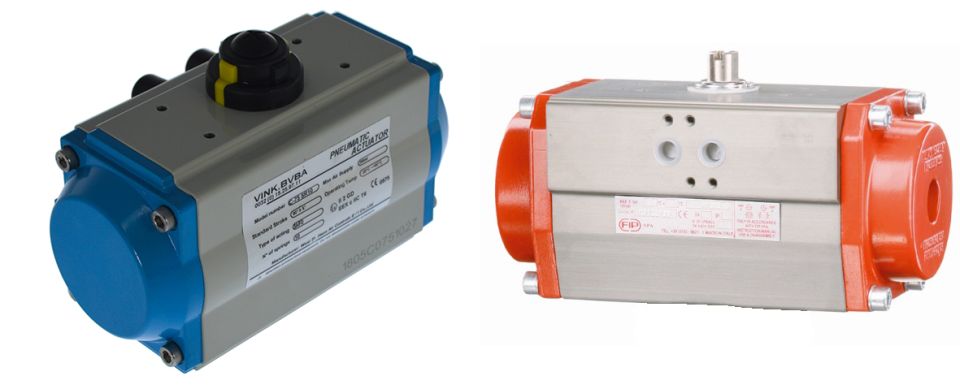

                                      FIP actuator 90°                                                                                               VINK  actuator 90°
